Trang chủ / Sản phẩm / Vòng bi do chất bôi trơn rắn JDB / Vòng bi mặt bích tròn bằng đồng tự bôi trơn không dầu JFB650
bán buôn Vòng bi mặt bích tròn bằng đồng tự bôi trơn không dầu JFB650

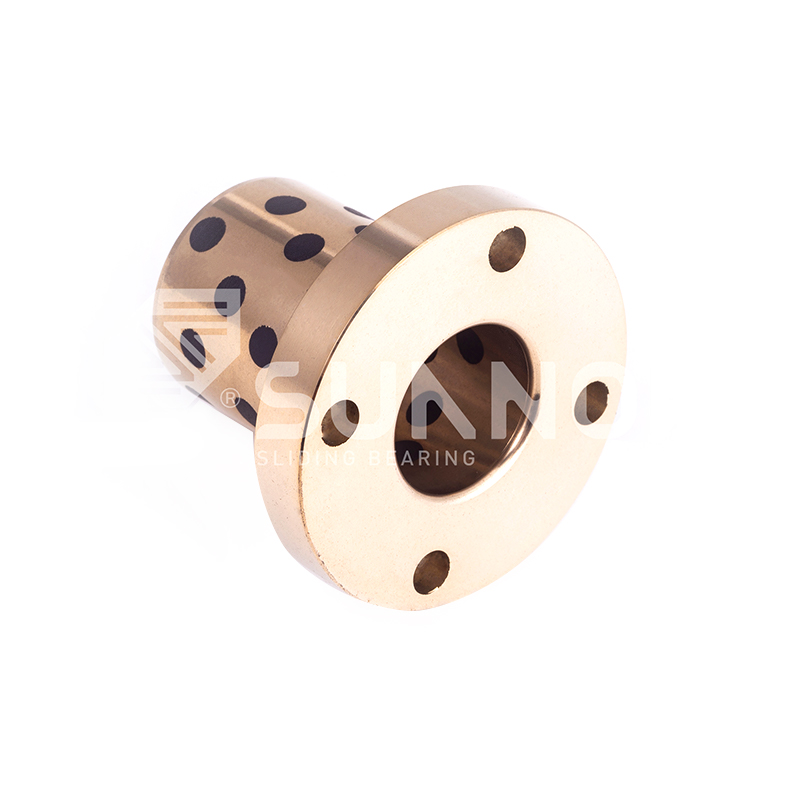

Vòng bi mặt bích tròn bằng đồng tự bôi trơn không dầu JFB650
  • Vòng bi mặt bích tròn bằng đồng tự bôi trơn không dầu JFB650
  • Vòng bi mặt bích tròn bằng đồng tự bôi trơn không dầu JFB650
  • Vòng bi mặt bích tròn bằng đồng tự bôi trơn không dầu JFB650

Vòng bi mặt bích tròn bằng đồng tự bôi trơn không dầu JFB650

Mô tả sản phẩm:

Vòng bi mặt bích tròn bằng đồng tự bôi trơn không dầu JFB650 là ổ trục bằng hợp kim đồng tự bôi trơn không dầu được thiết kế cho các ứng dụng yêu cầu khả năng chống mài mòn cao và tuổi thọ cao. Được làm từ chất liệu hợp kim đồng cao cấp, bề mặt có chức năng tự bôi trơn, không cần thêm dầu, mỡ bôi trơn, thích hợp sử dụng trong điều kiện làm việc khắc nghiệt. Thiết kế mặt bích tròn mang lại sự ổn định cố định bổ sung và có thể giảm tải trọng trục một cách hiệu quả. Vòng bi JFB650 đặc biệt thích hợp cho các bộ phận chuyển động có tải trọng cao, tốc độ thấp trong máy móc, ô tô, điện, khai thác mỏ và các lĩnh vực công nghiệp khác, đồng thời được sử dụng rộng rãi trong thiết bị vận tải, máy bơm, quạt và máy móc hạng nặng.

Liên hệ với chúng tôi
Trước：Vòng bi không dầu bằng đồng thau tự bôi trơn JDB650
Kế tiếp：Vòng bi mặt bích than chì không dầu tự bôi trơn theo hệ mét JFBB

Mô tả sản phẩm

Đường kính trong F7
I.D.d 		Đường kính ngoài m6
0.D.фD 		mặt bích L -0,1
-0,3 		ID Sau khi nhấn-
Lắp 		I.D.d
фF t 10 12 15 17 18 20 23 25 30 35 40 50 60 67.5 80 100 120
6 0.032
0.020 		10 0.028
0.019 		16 2 0
-0,1 		0610 0612 0.016
0.004 		6
8 0.040
0.025 		12 20 0.021
0.006 		8
10 0.050
0.032 		14 0.034
0.023 		22 0810 0812 0815 10
12 18 0.041
0.028 		25 3 1010 1012 1015 1017 1020 1230 0.031
0.013 		12
13 19 26 1210 1212 1215 1220 1225 1330 0.026
0.008 		13
14 20 27 1310 1312 1315 1320 1325 14
15 21 28 1415 1420 1425 1530 15
16 22 29 1510 1512 1515 1520 1525 1630 1635 1640 16
18 24 32 1612 1615 1618 1620 1623 1625 1830 1835 1840 18
20 0.061
0.040 		30 40 5 1815 2020 2025 2030 2035 2040 0.037
0.016 		20
25 35 45 2015 2520 2525 2530 2535 2540 2550 0.032
0.011 		25
30 40 50 2515 3020 3025 3030 3035 3040 3050 30
31.5 0.075
0.050 		40 0.050
0.034 		50 3120 3130 3135 3140 0.046
0.021 		31.5
35 45 60 3520 3525 3530 3535 3540 3550 35
40 50 65 4020 4025 4030 4035 4040 4050 40
45 55 0.060
0.041 		70 4530 4535 4540 4550 4560 0.040
0.015 		45
50 60 75 5030 5035 5040 5050 5060 50
55 0.090
0.060 		65 80 5540 5560 0.055
0.025 		55
60 75 0.062
0.043 		90 7.5 6040 6050 6060 6080 0.053
0.023 		60
63 75 85 6367 63
65 80 95 6560 65
70 85 0.073
0.051 		105 7050 7080 0.046
0.016 		70
75 90 110 7560 75
80 100 120 10 8060 8080 80100 80
90 0.107
0.072 		110 0.076
0.054 		130 9060 9080 0.060
0.025 		90
100 120 150 10080 100100 100
120 140 0.088
0.063 		170 12080 120100 0.052
0.017 		120
130 0.125
0.085 		150 0.090
0.065 		180 13080 130100 0.068
0.028 		130
140 160 190 14080 140100 140
150 170 0.093
0.068 		200 150100 150120 0.065
0.025 		150
160 180 210 160100 160120 160

Giới thiệu sản phẩm

Chuỗi số liệu

Vòng bi mặt bích tròn bằng đồng tự bôi trơn không dầu JFB650

Phạm vi ID: 10mm - 120mm | Mặt bích OD: Lên tới 140mm
250
N/mm2
Khả năng tải tĩnh
200
°C
Nhiệt độ hoạt động tối đa
0.16
μ
Ma sát động
0.5
°
Dung sai sai lệch

Tổng quan về vòng bi mặt bích

Dòng JFB650 đại diện cho cấu hình mặt bích của dòng ổ trục bằng đồng tự bôi trơn, được thiết kế đặc biệt cho các ứng dụng yêu cầu kiểm soát vị trí trục bên cạnh hỗ trợ hướng tâm. Ổ trục bao gồm chất nền bằng đồng CuSn8 có độ bền cao với các chất bôi trơn bằng than chì rắn được đặt ở bề mặt trượt. Mặt bích tích hợp giúp loại bỏ sự cần thiết của vòng đệm lực đẩy hoặc vòng giữ riêng biệt, giảm các bước lắp ráp và tồn kho linh kiện. Thiết kế không dầu này hoạt động mà không cần dầu mỡ bên ngoài, khiến nó phù hợp cho các ứng dụng mà rò rỉ hoặc nhiễm bẩn chất bôi trơn gây ra rủi ro vận hành. Kích thước hệ mét tuân theo các tiêu chuẩn ISO 3547-2, cho phép thay thế trực tiếp các ống lót có mặt bích thông thường trong các cụm lắp ráp hiện có.

Ưu điểm cụ thể của mặt bích

  • Mặt bích tích hợp cung cấp khả năng định vị dọc trục mà không cần phần cứng bổ sung
  • Mặt bích chứa mẫu bôi trơn để quản lý tải trọng lực đẩy
  • Cấu trúc một mảnh giúp loại bỏ sự ăn mòn đáng lo ngại giữa các bộ phận riêng biệt
  • Độ dày mặt bích dao động từ 2 mm đến 5 mm tùy thuộc vào kích thước sê-ri
  • Cạnh mặt bích được vát ngăn ngừa hư hỏng cạnh vỏ trong quá trình lắp ép

Thông số vật lý

Chất liệu Đồng CuSn8 với than chì
Mật độ 8,2 g/cm³
Độ bền kéo tối thiểu 520 N/mm2
Độ giãn dài tối thiểu 15 phần trăm
độ cứng 130-180 HB

Dữ liệu hiệu suất theo điều kiện tải

Hoạt động liên tục
Tải tối đa: 80 N/mm2
Tốc độ tối đa: 0,4 m/s
Quang điện tối đa: 1,2 N/mm2·m/s
Hoạt động không liên tục
Tải trọng tối đa: 120 N/mm2
Tốc độ tối đa: 0,8 m/s
Quang điện tối đa: 1,8 N/mm2·m/s
Chuyển động dao động
Tải tối đa: 150 N/mm2
Tần số: lên tới 50 chu kỳ/phút
Góc: ±45 độ
Tải nặng tốc độ thấp
Tải trọng tối đa: 200 N/mm2
Tốc độ: dưới 0,05 m/s
Giới hạn PV: 1,0 N/mm2·m/s

Ứng dụng mục tiêu cho cấu hình mặt bích

Giá đỡ đầu xi lanh thủy lực Điểm xoay của bộ truyền động tuyến tính Khớp nối liên kết Hỗ trợ thiết bị truyền động quay Hướng dẫn định vị bảng Bộ kẹp khuôn Liên kết máy ép Vòng bi tháp pháo đóng gói

Hạn chế liên quan đến mặt bích

  • Mặt bích không được khuyến nghị cho lực đẩy thuần túy liên tục vượt quá 40 N/mm2
  • Dung sai đường kính ngoài mặt bích: ISO h11 cho cấu hình tiêu chuẩn
  • Độ vuông góc của mặt bích với trục lỗ khoan: 0,05 mm trên đường kính 100 mm
  • Dung sai độ sâu đối diện của vỏ: ± 0,1 mm đối với chỗ ngồi mặt bích thích hợp

Thắc mắc kỹ thuật chung

Hướng mặt bích trong quá trình lắp đặt
Lắp đặt sao cho mặt bích tiếp xúc với vai đối diện của vỏ. Mặt bích có khả năng giữ dọc trục và phải hướng về phía tải trọng lực đẩy chính.
Phân phối dầu bôi trơn trên mặt bích
Bề mặt trượt của mặt bích chứa các miếng bôi trơn được bố trí hướng tâm. Mẫu này cung cấp dầu bôi trơn cho chuyển động dọc trục hoặc điều kiện tải trọng lực đẩy.
Khả năng tương thích với trục quay
Thích hợp cho các chuyển động quay, dao động và tuyến tính. Để quay liên tục, đảm bảo độ cứng trục tối thiểu 45 HRC và độ hoàn thiện bề mặt Ra 0,4 micromet.
Lỗ gắn mặt bích có sẵn
Vòng bi mặt bích tiêu chuẩn được cung cấp không có lỗ bu lông. Mặt bích có lỗ lắp có sẵn cho các đơn đặt hàng tùy chỉnh với yêu cầu số lượng tối thiểu.

Kích thước ống lót mặt bích theo hệ mét tiêu chuẩn

Đường kính trong mm Đường kính ngoài mm Đường kính mặt bích mm Chiều dài mm Độ dày mặt bích mm
10 14 22 10, 15, 20 2.0
12 18 28 10, 15, 20, 25 2.5
15 21 32 15, 20, 25, 30 2.5
20 28 42 20, 25, 30, 40 3.0
25 33 50 25, 30, 40, 50 3.0
30 40 58 30, 40, 50, 60 3.5
40 50 70 40, 50, 60, 70 4.0
50 62 85 50, 60, 70, 80 4.0
60 72 98 60, 70, 80, 100 4.5

Chiều dài và đường kính mặt bích không chuẩn có sẵn cho các đơn đặt hàng tùy chỉnh. Liên hệ với bộ phận bán hàng kỹ thuật để biết các kích thước nằm ngoài phạm vi tiêu chuẩn.

Quy trình lắp đặt ống lót có mặt bích

01
Chuẩn bị đối diện
Chiều sâu của vỏ máy bằng chiều dày mặt bích cộng với khe hở 0,1mm. Bề mặt hoàn thiện Ra 3,2 micromet hoặc tốt hơn.
02
Chamfer dẫn đầu
Áp dụng vát 1 mm x 15 độ trên lối vào lỗ khoan của vỏ để dẫn hướng ống lót trong quá trình ép chặt.
03
Dụng cụ nhấn Fit
Sử dụng dụng cụ mặt phẳng tiếp xúc toàn bộ mặt bích. Không bao giờ ấn trực tiếp vào lỗ bên trong ống lót hoặc khu vực bôi trơn.
04
Xác minh chỗ ngồi
Xác nhận mặt bích hoàn toàn tựa vào vai đối diện. Khoảng cách tối đa cho phép là 0,05mm.
